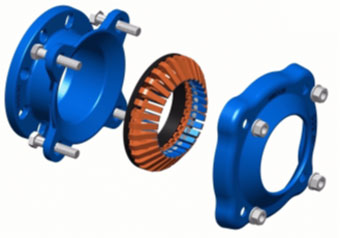

Фланцевый адаптер универсальный самофиксирующийся 08.401
Рабочее давление: PN 10/16 NP
Фланец согласно: DIN EN 1092-2
Область применения: Фланцевый адаптер, самофиксирующийся, универсальный применяется для соединения двух труб с разными наружными диаметрами и из разных материалов (например труба из PEND, ПВХ, ковкого чугуна, стальная или асбесто-цементная). Эти муфты позволяют блокировку труб при помощи оригинальной конструкции состоящей из зубчиков из специальной стали. Внутренние уплотнительные кольца позволяют обеспечить сто процентное уплотнение соединения.
| № | Описание | Материал | Норма |
|---|---|---|---|
| 1 | Сжимной фланец | Ковкий чугун GS 500 (EN-GJS-500-7) | DIN EN 1563 (DIN 1693) |
| 2 | Корпус | Ковкий чугун GS 500 (EN-GJS-500-7) | DIN EN 1563 (DIN 1693) |
| 3 | Уплотнение | Эластомер EPDM | BS EN 681-1 |
| 4 | Блок. пластинки | Асеталиновая резина / кополимер | |
| 5 | Блок. зубчики/td> | Спец. сталь | DIN CQ 15 |
| 6 | Болты | Сталь (покрыт дакрометом) | DIN 931 |
| 7 | Гайки | Сталь (покрыт дакрометом) | DIN EN 24032 (DIN 934) |
| 8 | Шайбы | Сталь (покрыт дакрометом) | DIN EN ISO 7089 (DIN 125A) |
| Покрытие | Эпоксидное пищевое покрытие RESICOAT 9000 R4 BLEU-HJF01R | DIN 30677 |
Все размеры вы можете скачать в PDF Фланцевый адаптер универсальный самофиксирующийся
