Фланцевая поворотная заслонка с усиленным седлом из нержавеющей стали AISI 309

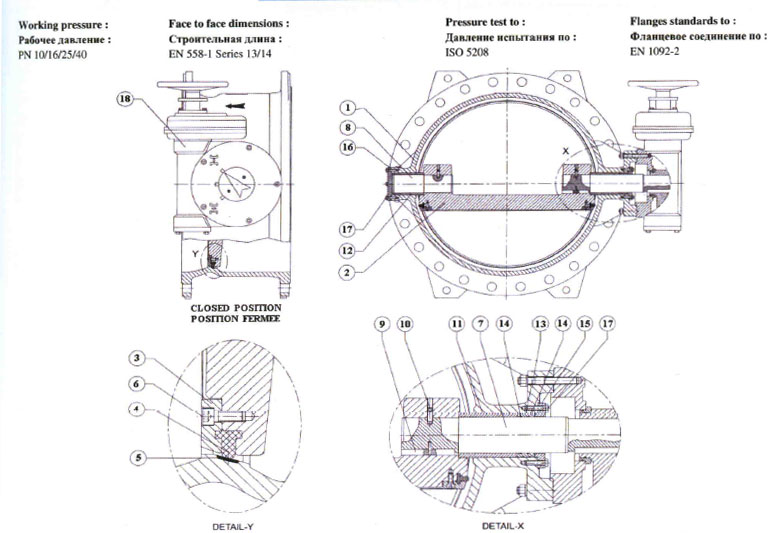

flantsevaya_zaslonka
Описание Материал
1 Корпус Ковкий чугун EN-GJS-400-15
2 Диск Ковкий чугун EN-GJS-400-15
3 Стопорное кольцо Сталь S235JR или Ковкий чугун GGG 40
4 Уплотнительное кольцо Резина ЭПДМ
5 Седло заслонки Нерж. сталь AISI 309
6 Винт Нерж. сталь A2
7 Вал-привод Нерж. сталь X20Cr13
8 Свободный вал Нерж. сталь X20Cr13
9 Ключ Сталь CK45
Описание Материал
10 Винт установочный Нерж. сталь A2
11 Втулка подшипника Бронза
12 Втулка подшипника Бронза
13 Втулка уплотнения Дерлин
14 Кольцо уплотнения Резина ЭПДМ
15 Крышка-привод Ковкий чугун EN-GJS-400-15
16 Крышка Ковкий чугун EN-GJS-400-15
17 Болт Нерж. сталь
18 Червячной редуктор

Все размеры вы можете скачать в PDF Фланцевые заслонки
