Jafar Пожарный гидрант с фланцем Ду100 тип 8854

pozharnyj-gidrant

Область применения: В водопроводных и противопожарных сетях для забора воды.

Технические параметры

Максимальное рабочее давление: PN 16

Максимальная температура: 50°C

Конструктивные особенности

Исполнение согласно ГОСТ Р 53961-2010.

Верхнее резьбовое подключение 6” под стандартный стендер ГОСТ Р 53250-2009 Фланец ПГ Ду 100, 8 отверстий — соответствует фланцам по ГОСТ 12815-80 Запорный элемент (гриб) полностью вулканизирован EPDM.

Полное открытие после 13 оборотов.

При бесколодезной установке изделие комплектуется ковером 9510 и опорной плитой 9522.

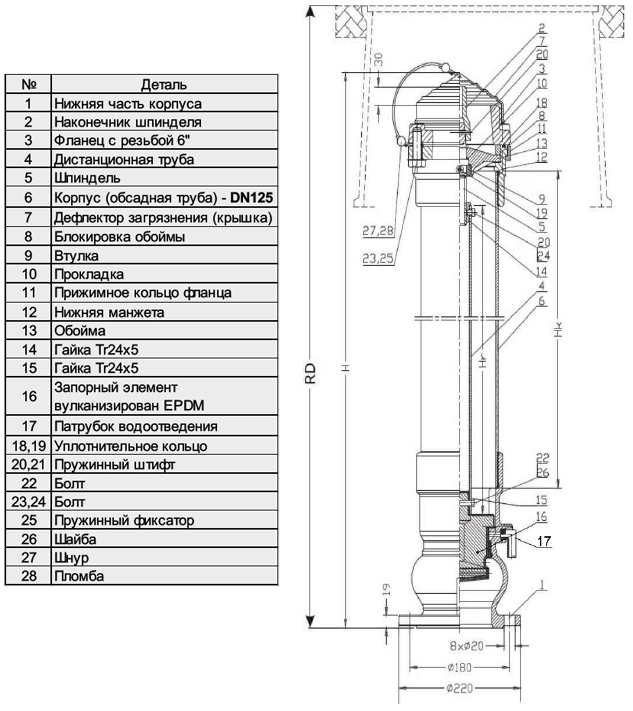

pozharnyj-gidrant-shema
Описание Материал
Колонка DN125, сталь R35 в соответствии со стандартом PN-89/H-84023.07. Покрытие эпоксидно-порошковое RAL 5005 250мкм.
Дистанционная труба Сталь нержавеющая X5CrNi18-10 (08X18H10), EN 1.4301.
Нижний корпус Ковкий чугун EN-GJS-400-15 в соответствии со стандартом PN-EN 1563:2012. Покрытие эпоксидно-порошковое RAL 5005 250мкм.
Гриб Ковкий чугун EN-GJS-400-15 в соответствии со стандартом PN-EN 1563:2012. Покрытие эпоксидно-порошковое RAL 5005 250мкм.
Стержень Холоднокатанный, сталь нержавеющая X20Cr13 в соответствии со стандартом PN-EN 10088-1:2007.

Установка

Подземные гидранты ТИП 8854 с фланцем Ду100 могут устанавливаться на подземных трубопроводах вертикально в камерах и колодцах, а так же без их сооружения в грунт. Указанные изделия приспособлены к монтажу на фланец Ду100 на 8 отверстий. Это может быть чугунный, ПЭ или ПВХ тройник, хомуты и т.п. Во время монтажа следует обратить внимание на то, чтобы на гидрант не действовали сгибающие и растягивающие напряжения из-за нагрузки массой трубопровода, не лежащего на опорах. Установка должна обеспечивать возможность доступа обслуживающего персонала. Гидранты, поставленные и отрегулированные изготовителем, готовы к монтажу на трубопроводе. Все работы, связанные с демонтажем элементов гидрантов, могут привести к их разгерметизации.
