Jafar Задвижка с обрезиненным клином фланцевая тип 2002/2111

jafar-zadvizhka

Область применения: Для сетей передачи питьевой воды. Для других химически нейтральных жидкостей.

Рабочее давление: PN 16

Технические параметры

Класс герметичности «А»

Задвижка тип 2111 — ряд 14

Фланцевая рассверловка соответствует российским нормам

Максимальное рабочее давление PN 16

Максимальная температура работы до 70°C

Конструктивные особенности

Уплотнение шпинделя O-Ring — «СУХАЯ РЕЗЬБА» — есть возможность заменить в рабочем режиме — трубопровод и задвижка под давлением.

Шпиндель невыдвижной, нержавеющий, с холодкатаной резьбой.

Клин полностью вулканизирован, с заменяемой гайкой.

Гладкий полнопроходный канал в корпусе.

Все элементы защищены от коррозии эпоксидным покрытием.

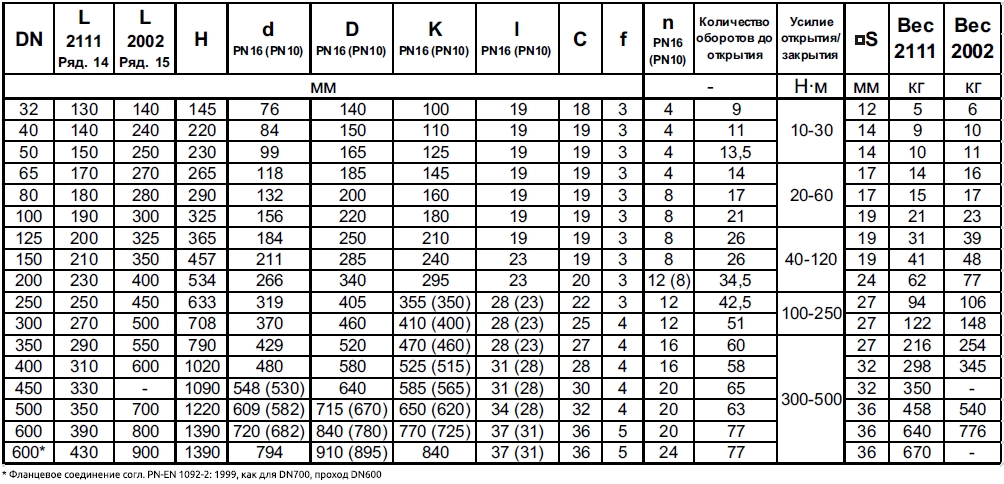

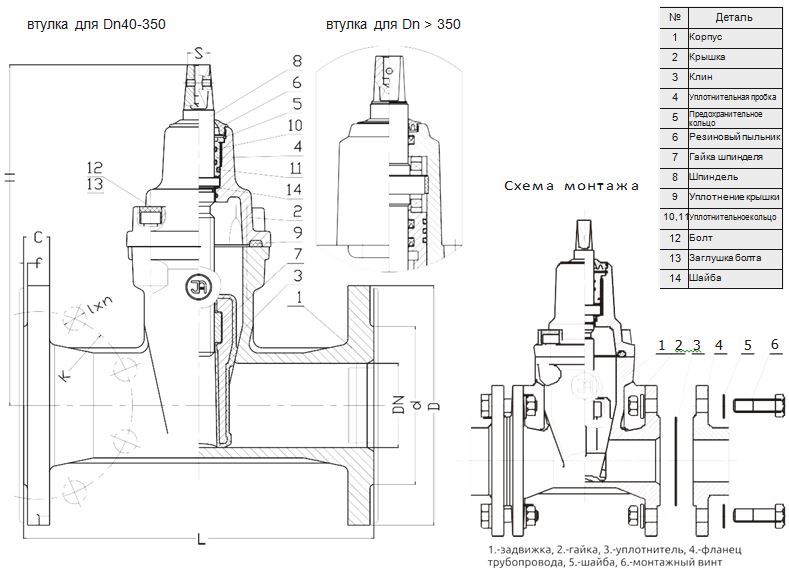

jafar-zadvizhka-harak jafar-zadvizhka-shema
Описание Материал
Корпус и крышка Ковкий чугун EN-GJS-400-15 в соответствии со стандартом PN-EN 1563:2012. Эпоксидно-порошковое покрытие.
Клин Ковкий чугун EN-GJS-400-15 в соответствии со стандартом PN-EN 1563:2012. Полностью вулканизирован EPDM.
Шпиндель Сталь X20Cr13 в соответствии со стандартом PN-EN 10088-1:2007.
Уплотнение Износоустойчивый эластомер EPDM
Уплотнительная пробка/td> Латунь в соответствии со стандартом PN-EN 1982:2010.
Предохранительное кольцо Сталь 65 G в соответствии со стандартом PN-74/H-84032.
Гайка шпинделя Латунь в соответствии со стандартом PN-EN 1982:2010.
Уплотнение крышки Резина в соответствии со стандартом PN-ISO 1629:2005.
Уплотнительное кольцо Резина в соответствии со стандартом PN-ISO 1629:2005.
Болты Сталь Fe/Zn5 или из нержавеющей стали A2.

Установка

Задвижки с обрезным клином фланцовые ТИП 2111 могут устанавливаться в подземных или наземных водопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к монтажу между фланцами трубопровода, размеры которых соответствуют фланцам задвижек. Во время монтажа следует обратить внимание на то, чтобы на задвижку не воздействовали сгибающие или растягивающие напряжения, возникающие в следствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу с учётом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажем элементов задвижки, могут вызвать потерю её герметичности. Задвижки управляются штурвалом, ключом, удлинительным штоком или приводом.
