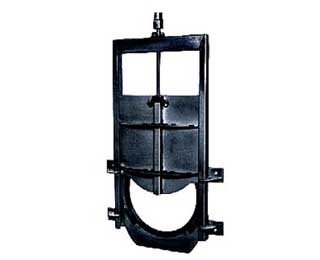

Шлюзовой затвор VAG EROX
PN 0,6, DN 150…2000
Вода, сточные воды
Особенности конструкции:
- С двух сторон герметичный до 6m WS в соответствии с DIN 3230, часть 3, согласно таб. 5, BN, степень утечки 2, нормы для питьевой воды.
- Компактная конструкция.
- Простой и быстрый монтаж с малым количеством дюбелей
- Укреплённая заслонка сразу готова к эксплуатации
- Самонесущая рамная конструкция.
- Нет необходимости в выемках.
- Полностью прорезиненное уплотнительное кольцо для уплотнения круглых стенных отверстий. Уплотнение заменимо без разборки рам или плит.
- Небольшие запирающие и открывающие моменты благодаря PTFE-скользящим плоскостям.
Материалы:
- Все части из нержавеющей стали 1.4301, по выбору из 1.4571.
- Части привода из нержавеющей стали/бронзы, устойчивые к сточным водам.
- Уплотнительное кольцо из EPDM, устойчиво к сточным водам, по выбору из NBR.
Защита от коррозии:
- Все части из нержавеющей стали обработаны в травильной ванне и пассивированы.
Область применения:
- Защита от наводнений.
- Химическая индустрия.
- Коммунальные или индустриальные производственные и сточные установки.
- Для высоких требований герметичности до 6m WS.
- Не пропускающий влаги до 0,6 bar в обоих направлениях, в соотв. DIN 3230, часть 3, раздел 5, испытание BN, степень утечки 2 (напр. при DN 1200 max. 0,0012 l/min.).
Конструкции:
- Материал по выбору 1.4301 или 1.4571.
- Возможные варианты:
— EROX G: С гладким сквозным башмаком
— EROX D: Напорная труба, шпиндель вне среды
— EROX R: Для грубой регулировки.
Все размеры вы можете скачать в PDF Шлюзовой затвор VAG EROX
